一、基本介紹

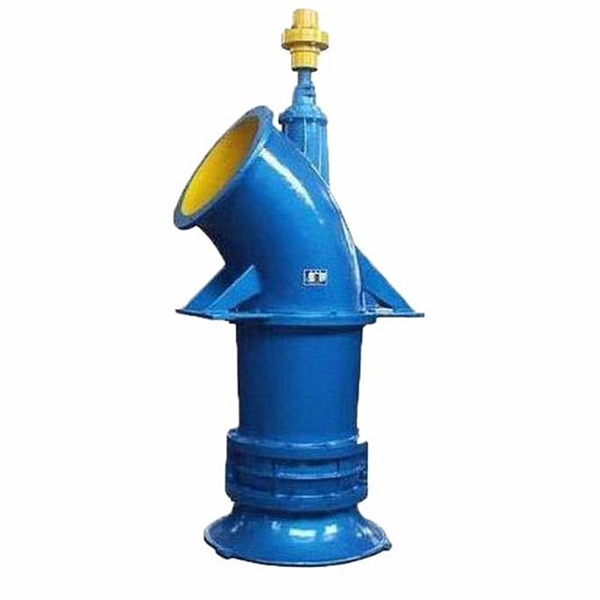

ZLB型泵系單級立式軸流泵，ZWB、ZXB型系特大型臥式、斜式軸流泵，適用于抽送清水、污水、雨水及帶有輕微腐蝕性的液體，被輸送液體溫度不高于50℃。本型泵是大流量、低揚程泵，可適用于農田排灌、水利工程、城市的供水、排水和污水處理，電廠、鹽廠及養殖場輸送循環水、船塢升降水位，亦可用于冶金、化工等行業，使用十分廣泛。

二、參數范圍

流量Q0.5~60m/s

揚程H2.0~15m

三、型號說明

80ZLB—5

80－泵的吐出口徑（即2000/25=80）

Z－軸流泵

L－立式；

B－半調式葉片（G為固定葉片）；

5—泵的設計點揚程

120ZWB-3

120—泵葉輪直徑（120×25=3000）

Z—軸流泵

W—臥式

B—半調式葉片（G為固定葉片）

3—泵的設計點揚程

四、結構型式對于立式軸流泵，泵和電機分別安裝在兩個基礎層，泵的軸向推力由電機承受，泵的軸承為橡膠導軸承，密封為填料密封。對于臥式（斜式）軸.流泵，整個泵系統由水力流道、泵本體、傳動、電機和輔助設備等幾部分組成。傳動部分為齒輪減速箱。

五、主要零件材質

泵軸為優質碳素鋼

葉輪為鑄鋼或不銹鋼

其余為鑄鐵或鋼板焊接

六、成套范圍

成套供應泵，電動機和底座或安裝墊板。
